【ジャンク】マキタ充電器　DC18RFの修理

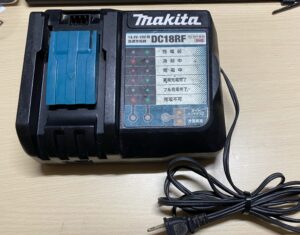

中古工具屋で「電源入らず」300円という充電器があったので購入しました。

コンセントに繋いでも、たしかにLEDが点灯せず使用できません。



※火災や事故などに繋がるため、真似をしないで下さい。



修理

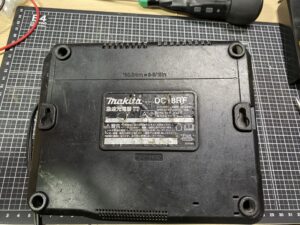

本体底面に4つネジがあるので、こちらを外すと開ける事ができます。

こいつは無くなっていましたが、本来はゴム足がねじ穴に刺さっていますので、付いている場合はそちらを外します。

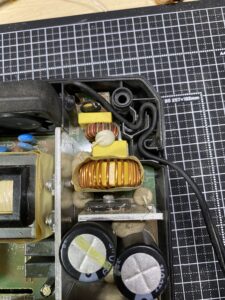

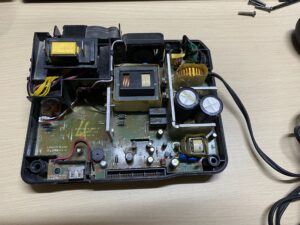

開けたところ。

現場で使われているとホコリや粉塵がめちゃくちゃに積もっている場合がありますが、これは結構綺麗な方です。

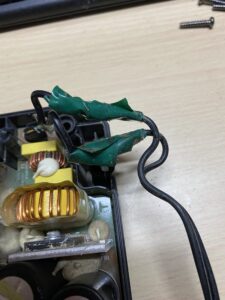

右上のコンセント配線に違和感が。。。

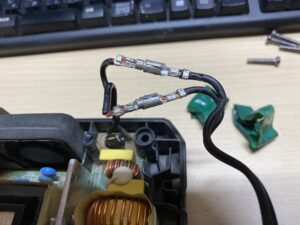

これはあまりにも酷い結線ですね。

経験上、素人修理の100V配線は電源供給がうまくいかない事が多い気がします。

こちらは切断して基盤に直接ハンダで付けて修理したいと思います。

特に今回のカシメは論外です。





基盤を外して裏を確認したかったのですが外れない・・・

どこかに隠しネジがある模様。

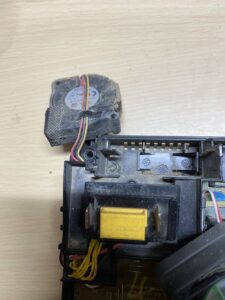

大きいファンを外すと、その下に一個ネジがありました。

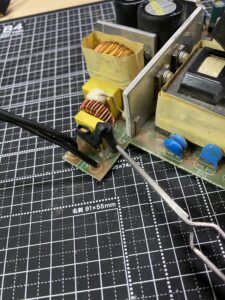

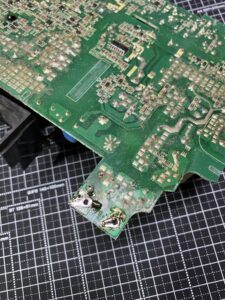

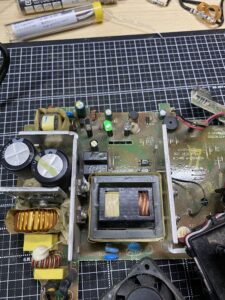

基盤側の根本でケーブルを切断。そして残ったハンダを取り除きます。

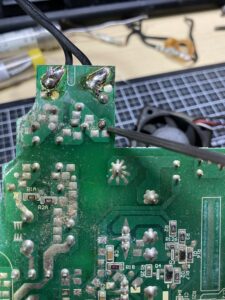

その後被覆を剥いたケーブルをハンダ付けします。

しかし、ハンダ付けを行ってコンセントを接続しましたが動きませんでした。ここまでは予測どおり。



基板上に2個ヒューズがあったためテスターで導通確認を行おうとしたところ、そのうち一個がグラついていました。



ヒューズ自体は導通が取れたため、これが原因でしょう。

ハンダが取れてしまっています。

落とした衝撃で取れたのか、配線修理の時に外れたのかは分かりませんが、ハンダし直す必要があります。



ちゃちゃっとハンダ付け。



ACケーブルを組み込む。

外れないように蛇腹状になっているのだろうけど、断線しそうで怖いですね。。。

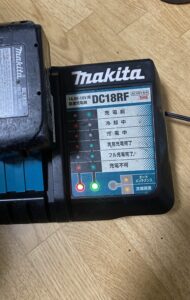

とりあえずLEDが点灯することを確認。







また、この機種にはUSBポートが付いており、携帯の充電などができるようになっています。

しかし、こいつはUSBを刺しても動作しない。こっちもか

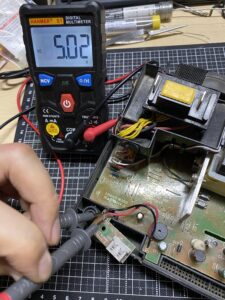

いちおうUSBポートの手前までは電圧が来ている模様。

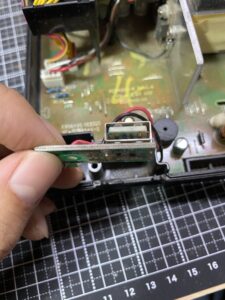

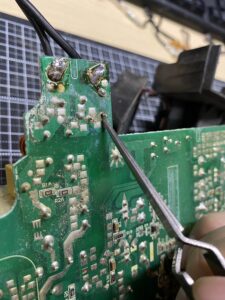

端子部分にも電圧が来ていますが、端子が曲がってしまっているようなので、ピンセットで曲げ直します。

それとおまじないで接点復活剤を塗布。

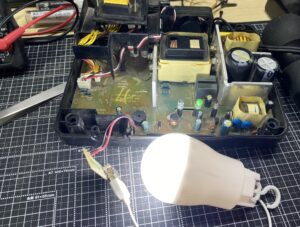

USBも修理完了！



手持ちのバッテリーが満充電の物しか無かったので充電確認ができませんでしたが、

バッテリーチェックランプが点灯して二種のファンがそれぞれ動作したので、おそらく直ったと思います。



これにて修理完了になります。
